Manutenção e reparação de ar condicionado

28-3-08
Após a saída de casa pelas 7:30,começamos por desmontar dois motores de uta para troca de rolamentos.Daí partimos para continuar a manutenção/reparação de um chiller.O trabalho incluiu a subestituição de manómetros,válvula de segurança,termómetro,fluxostato,etc.Terminamos esse trabalho as 18:00.Partimos para explicar um problema no "Colombo" e daí fomos ver outro no "Vasco da gama".Resolvemos 90% das avarias e terminamos.Atravessamos a zona do "parque das nações"e logo a seguir a uma curva fomos parados por uma operação stop.Todos os documentos estavam em ordem e o soprar do balão acusou zero,pois nem uso álcool para as feridas quando mais para beber?APESAR DO APARADO DOS "BACAMARTES",TENHO QUE MENCIONAR A EDUCAÇÃO E PROFISSIONALISMO DOS AGENTES. Eram 1:30 de madrugada quando cheguei a casa.
Ver imagens:

Desmontagem de motor trifásico

27-3-08
As 6:05 já estava a caminho do trabalho e começamos a desmontagem do motor que foi transportado para a oficina especializada para a subestituição de rolamentos.O motor pesando por volta de 120 kg foi entregue pelas 12:30.Após a passagem da hora "sagrada do almoço",fomos contactar um fornecedor e levantamos o motor com os rolamentos novos.Com montagem e testes,terminamos esse trabalho pelas 18:00 horas.
Parti em direcção a ponte 25 de abril para ver uns problemas em vários armários frigoríficos.Tirei várias notas e terminei o trabalho.Eram 21:30 quando cheguei a casa.
Veja as imagens:

Verificação de avaria em câmara frigorífica

26-3-08
Saí as 7:30 e comecei por verificar a avaria de uma câmara frigorìfica,cuja temperatura nao baixava dos (-19ºc),quando o set point é de (-28ºc).Como referido no dia anterior,esta câmara é servida por duas unidades condensadoras.Compare os valores de funcionamento das duas unidades e faça o seu diagnóstico.A seguir,terminamos com a manutenção dos equipamentos.As 19:30 estava em casa.
C1 AVARIADO:
-pressão condensação:13 bar
-pressão evaporação:0.15 bar
C2 NORMAL:
-pressão condensação:12.5 bar
-pressão evaporação:0.25 bar
Veja as imagens:

Manutenção(Aquecimento central)

Hoje 25-3-08 comecei o dia de trabalho por volta das 7:15 quando saí de casa.
Para metade do dia tinha planeada a revisão geral de uma central de aquecimento com a subestituição de um circulador monofásico.Apesar de várias dificultades,inclusive por estar a trabalhar só,o circulador foi subestituido e testado.A revisão incluiu o levantamento de vários problemas que vão surgindo com o "aumentar da idade da instalação".
Após isso,fiz a revisão dos equipamentos da cozinha.Já passavam alguns minutos das 18:00 horas quando recebi uma chamada urgente para ver um problema numa câmara frigorífica de congelação.
A câmara é servida por duas unidades condensadoras e a que estava a funcionar não baixava de (-19ºc).O set poit é:(-28ºc).A solução foi forçar o arranque da segunda unidade condensadora e a câmara atingiu a temperatura pretendida.Amanhã vou analizar o problema.Eram já 21:00 horas quando cheguei a casa.Despeço-me agora que são 23:33.
Veja as imagens:














Artigo não concluído.

Verificação de avaria (passagem à massa em chiller)

Iniciamos a localização da avaria...

Ver imagens:




















Artigo não concluído.

Reparação de câmara frigorífica nº1

O compressor desta câmara avariou por problemas mecânicos.A avaria vinha-se fazendo anunciar há vários meses de modo que com antecedência tratou-se da orçamentação.
A reparação decorreu sem problemas de maior,apenas fomos incomodados pela chuva.Trabalhamos literalmente em cima da água.(Colocamos um estrado)
Veja as imagens:























Artigo não concluído.

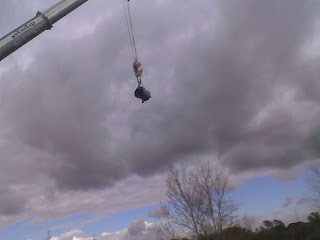

Remoção do compressor(2ª parte)

Esta foi a operação de remoção do motor do compressor para reparação.Veja as imagens de baixo para cima:

Remoção de compressor(1ª parte)

Veja as imagens:

Artigo não concluído...

Ar condicionado reparação de máquina compacta de condensação a água(2º parte Conclusão do trabalho)

Após essa longa espera de material,finalmente poderemos concluir o trabalho.
Aproveito para informar que as suspeitas sobre o filtro secador errado têm fundamento (Havia dúvidas!!!).Portanto apesar de todos os malabarismos que possamos fazer,o resultado será sempre perda de tempo e dinheiro.
Conforme informação do cliente,essa máquina está com problemas há cerca de quatro anos.NÃO ESTARIA O PROBLEMA JÁ RESOLVIDO,SE OS GRANDES PROFISSIONAIS CONSULTASSEM A INFORMAÇÃO TÉCNICA DO FABRICANTE ?!
"PROVAVELMENTE SÃO GRANDES DEMAIS PARA SE CURVAREM DIANTE DA SABEDORIA DOS MANUAIS"...
Dados antes da reparação:ver imagens...

Dados após reparação:

Temp.Insuflação-(+12.2ºc)
Temp.Ambiente piso superior-(+22.8ºc)
Temp.Ambiente piso inferior-(+21.7ºc)
P.Evaporação-(3.9 bar)
P.Condensação-(21 bar)
T.Evaporação-(-1,5ºc)
T.Condensação-(+53.5ºc)
T.Entrada água-(+35.3ºc)
T.Saída água-(+46.6ºc)

NOTA:HÁ NECESSIDADE DE SE MEDIR O CAUDAL DE CIRCULAÇÃO DE ÁGUA NO CONDENSADOR E SABER PORQUE A TEMPERATURA DE ENTRADA DE ÁGUA NÃO É INFERIOR A (+35ºC).

Ver imagens:

Artigo terminado...

Reparação de chiller bomba de calor(2ªparte)

Estou de volta após o interregno provocado pela espera de informação técnica.
Começamos por montar a bomba circuladora reparada e encher o circuito de água.
Aquecemos os cârteres dos compressores durante quatro horas e arrancamos com o chiller.Como já estavamos avisados,o compressor (c1) arrancou com um ruído anormal,mas o (c2) funcionava sem problemas.Deixamos o equipamento ligado e este fucionou durante uma semana.Fomos chamados para ver o problema...
Encontrei o chiller parado e como deconfiei de problemas de alimentação fui medir tensões.O sistema de controlo da máquina é derivado de um transformador com saídas de 24 vca e 230 vca respectivamente.Faltava tensão na saída de 230 vca.Deixei a máquina e fui examinar o esquema eléctrico.Existem dois fusíveis a proteger esse circuito e um poderia estar queimado.Veja a imagem:

Após conhecer melhor o equipamento,rapidamente encontrei uma resistência de cârter com passagem à massa e retirei a mesma.Com a colocação do fusível,a máquina arrancou,porém,apesar de alimentado,o compressor(c1),parou após um curto arranque.Encontrei dois fusíveis queimados.
Foi proposta a subestituição desse compressor e enquanto isso fica a funcionar o compressor(c2).Veja as imagens:São apresentados tanbém alguns parâmetros de funcionamento do compressor(c2).

Artigo não concluído...

Manutenção de motores eléctricos

O trabalho resumiu-se a desmontagem de dois motores de 4kw e 0.75kw respectivamente,para subestituição de rolamentos.Já no motor de 33kw com um peso de 205kg,desmontamos apenas o rotor em cc para troca de rolamentos.Aproveitamos tanbém para várias verificações eléctricas e mecânicas nos equipamentos.
Após montagem dos motores e ensaios gerais tudo ficou a funcionar normalmente...

Artigo não concluído...

AUTOMAÇÃO:criação de programa para controlo de câmaras frigoríficas

O programa será escrito em duas linguagens:(fbd e Ladder).Para issso,temos primeiro de entender o problema que pretendemos resolver...
Equpamento eléctrico:
CÂMARA FRIGORÍFICA DE REFREGERAÇÃO(+3ºc)

EVAPORADOR(R1)
-3 ventiladores
-1 resistência de descongelação
-1 electroválvula de líquido


EVAPORADOR(R2)
-3 ventiladores
-1 resistência de descongelação
-1 electroválvula de líquido


CONDENSADOR(R1)
-1 compressor
-2 ventiladores
-2 pressostatos de alta
-1 pressostato de baixa

CONDENSADOR(R2)
-1 compressor
-2 ventiladores
-2 pressostatos de alta
-1 pressostato de baixa

CÂMARA FRIGORÍFICA DE CONGELAÇÃO(-35ºC)

EVAPORADOR(C1)
-2 ventiladores
-1 resistência de descongelação
-1 resistência de esgoto
-1 electroválvula de líquido


EVAPORADOR(C2)
-2 ventiladores
-1 resistência de descongelação
-1 resistência de esgoto
-1 electroválvula de líquido


CONDENSADOR(C1)
-1 compressor
-2 ventiladores
-2 pressostatos de alta
-1 pressostato de baixa

CONDENSADOR(C2)
-1 compressor
-2 ventiladores
-2 pressostatos de alta
-1 pressostato de baixa

NOTA:Toda a parte de potência e controlo que não interfere com o sistema de controlo(autômato),não será referida aquí(ver esquemas...).

QUADRO ELÉCTRICO DE COMANDO

-1 controlador de temperatura(T1)
-1 controlador de temperatura(T2)
-1 controlador de temperatura(T3)
-1 controlador de temperatura(T4)
-1 botão de descongelação manual congelados(b5)
-1 botão de descongelação manual refregerados(b6)
-1 botão de anulação de alarme(b10)
-1 botão on/off para(C1)
-1 botão on/off para(C2)
-1 botão on/off para(R1)
-1 botão on/off para(R2)

AGORA VAMOS DAR NOMES AS FUNÇÕES QUE CONTROLAM O FUNCIOMENTO DAS CÂMARAS:
FUNÇÃO1-"controlo de funcionamento do compressor(C1)"(CFC1)
resumo:O funcionamento do compressor depende do estado do termostato da câmara,do estado dos pressostátos de alta e baixa pressões respectivamente,do sistema de descongelação,etc.Agora vamos apenas usar estas variáveis ou entradas digitais:
ENTRADAS DIGITAIS:
-termostato da câmara(T1)
-pressostato de alta(PA1)
-pressostato de baixa(PB1)
-descongelação(DE1)
Podemos assim dizer que o compressor estará ligado quando (T1)e(PA1)e(PB1)e(DE1)estiverem ligados.A nossa equação lógica será:CFC1=t1*pa1*pb1*de1(O que significa que os componentes T1,PA1,PB1,DE1,estão ligados em série.Em linguagem FBD usaremos uma porta lógica (AND) de 4 entradas.
Veja as images:

Como podemos observar a função CFC1 funciona sem problemas.

Artigo não terminado.
