Diferente do outro , este quadro alimentará e fará o controlo de oito ventiladores . Além das , central de incêndio e central de co2 , os motores trifásicos , poderão ser controlados por botoneiras no piso (r/c). Para o sistema de controlo em substituição de 55 relés , usarei 2 autômatos . Esses tornarão o quadro mais "leve" em termos de cablagem , porém o software de controlo será mais complicado de fazer ...
O quadro funcionará do seguinte modo:
Quando o nivel de co2 atinge uma determinada quantidade de ppm (partes por milhão),os sensores de co2 ligados à central , acionam uma entrada digital do autómato que ligará o respectivo motor na velocidade baixa.
Se a quantidade de co2 aumentar , será ligada a velocidade alta.
Se durante o funcionamento de qualquer motor , for activado um alarme de incêndios , todos os motores de extração e ar novo serão parados e serão ligados os motores de pressurização das escadas.Os motores poderão ser controlados ainda por botoneiras no quadro eléctrico.Veja as cinco (5) imagens:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh24wLBI7yqlApPsjp4KLlAXW2Vi_hX2MPw9vYgVauF-_DNK6zRCuDRUx_E7IEDR9ZeGpnMsHb9s2WU-FQnIeVU1a4UvmEoslNGM_WNfJ2i3svy_9cFr7EUWqEba0p4QBpn_F2AkWAssGDP/s320/DSC00103_3072x2304.JPG)
Veja em cima o pormenor das entradas digitais na parte superior do autómato.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj9o-VWLOUgk6wEXDP7WzOHFklbNtyOt2FyHjKwtspnPxe1E3mx5agAjr2TLzMCBlCEuvyXDOn_xmSukknCBaj2jjCpzRlput4VRtyDiS5o36iC5rdsHERCmeqE7G2IhQ-_ektGges2g3nM/s320/DSC00102_3072x2304.JPG)

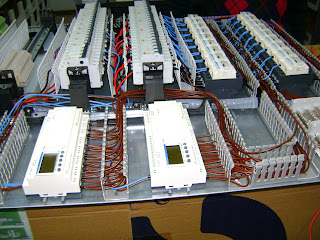

Veja em cima o pormenor das saídas digitais na parte inferior dos autómatos.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjbcl-38_zk5jXYha23086rB_yCFDOTJSAv8C2pi3Y_KGBS79zI69eAFuKn4_mnvRCdE90hyphenhyphen7WgBNKo6_LLkqaKP0wbOAxXYLYdEA0w3gAhY-PPpht3dqGHlacWVZhJy8VRe-rzeyKWa0sz/s320/DSC00042_3072x2304.JPG)
Veja em cima o pormenor da cablagem de potência dos contactores.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEggtJCuF5E4ToDhksTEX7KQlvJZfSTybXV4xEtz7eK3vbbV8BOyXzC6vS8ROYlPczxCmRwesvwltcR18iC2z140bSBJmqJdz8Xg4AGZGSVihruTR1y1BF4ADJa1RMsaD_w129fvGzXqiSl2/s320/DSC00002_3072x2304.JPG)
Veja em cima o pormenor geral da montagem dos componentes.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg09Snj0PLUHU21i5UU-FW6f_wKHK-24mCLJEHrRBZXKikRKL3MmfM28HeV4Jh0IUo3sfwsqsIH6LKQvuxESejOjds9Npi9lcbt7I0_MTP5ARs1jdVPl-wLVDCaFH588VpfLy4z3XtMdLIM/s320/DSC00037_3072x2304.JPG)

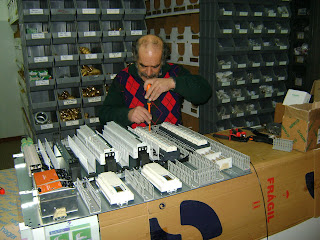

Veja em cima o Sr Lino cablando as saídas dos contactores.
