Apesar deste não ser o único serviço em curso , é certamente o mais urgente , visto estar bastante atrasado . Todavia conseguimos recuperar algum tempo e já estamos na fase de ensaios do circuito de comando.Dos testes realizados destaco o controlo do motor vex1 de duas velocidades.

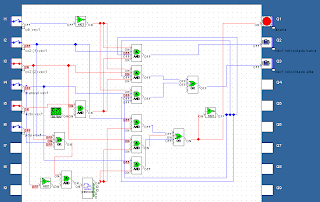

As equações lógicas são as seguintes: veja as quatro (4) imagens
Se a entrada digital pda (pressostato diferencial de ar), abrir , é sinal de eixo do motor preso ou correia partida , assim é sinalizada uma avaria.veja a imagem acima.
Se a entrada digital co2(2) (central co2 alto), fechar ,é ligada a velocidade alta do motor vex1.veja a imagem acima.
Se a entrada digital co2(1) (central co2 baixo), fechar ,é ligada a velocidade baixa do motor vex1.veja a imagem acima.
Sistema desligado.veja a imagem acima.
